Filtre electrice pentru circuite de curenti slabi (de semnal) aferente incintelor ecranate sunt necesare pentru suprimarea eficienta a emisiilor radiate pe liniile electrice.
Performantele de atenuare sunt optimizate in functie de cerintele de eficacitatea de ecranare electromagnetica a incintei si parametrii semnalului util (frecventa centrala, banda de frecvente ocupata, nivel).
Aceste filtre electrice de semnal sunt special realizate pentru a fi utilizate pentru telefonie, fax, detectie incendiu, semnalizari DC, comenzi electrice, cu un curent nominal între 0,3 A si 1 A.

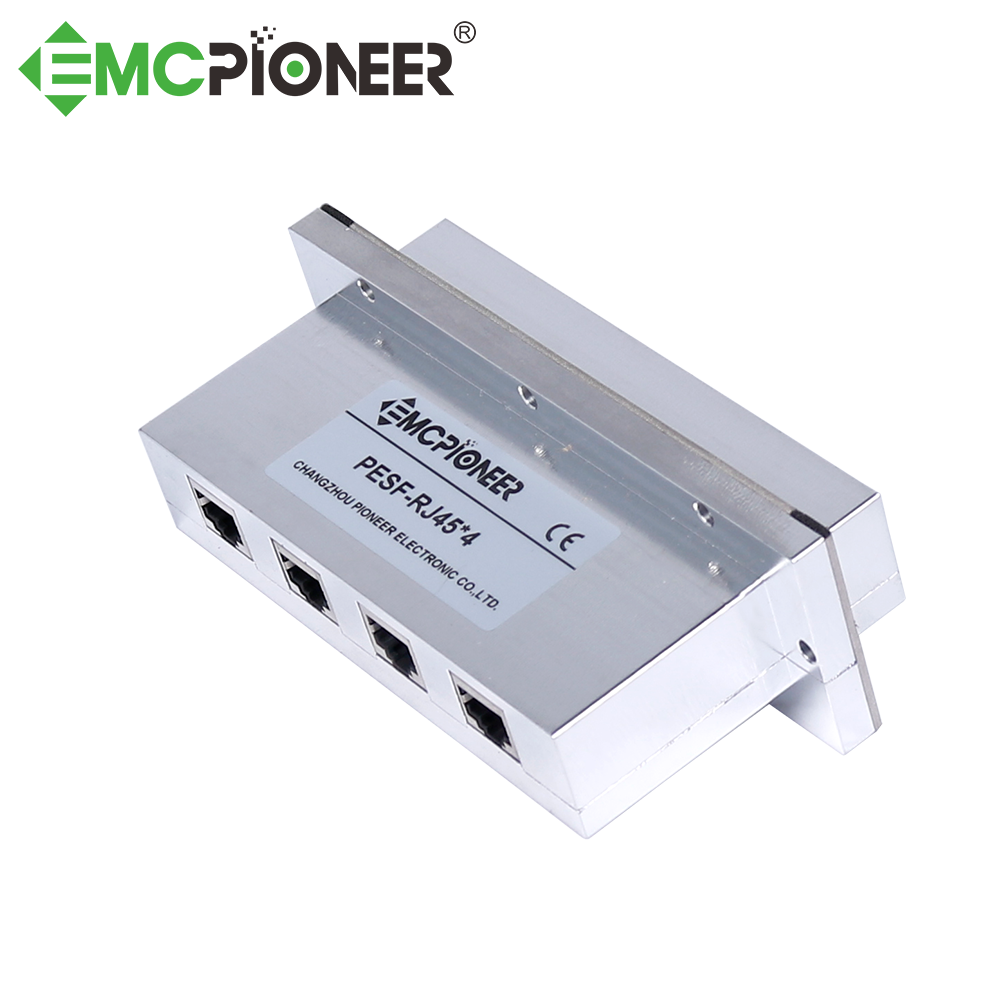

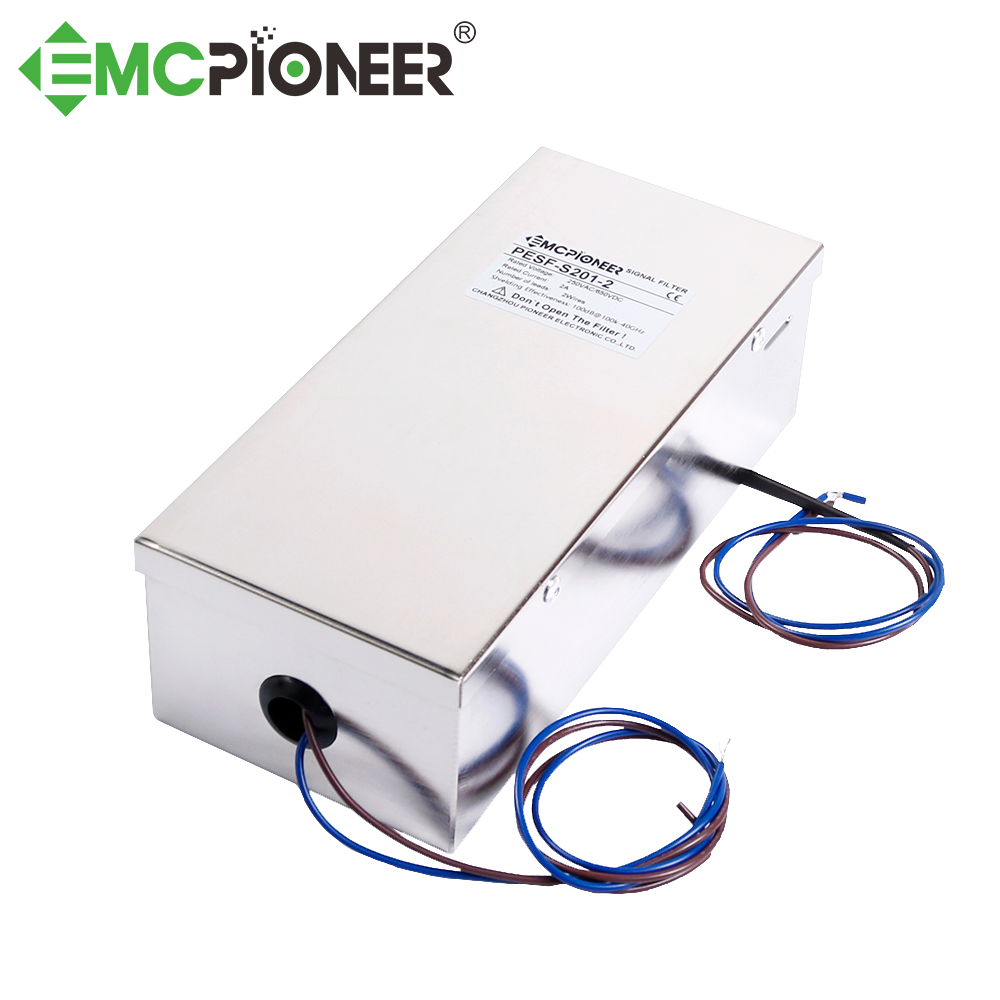

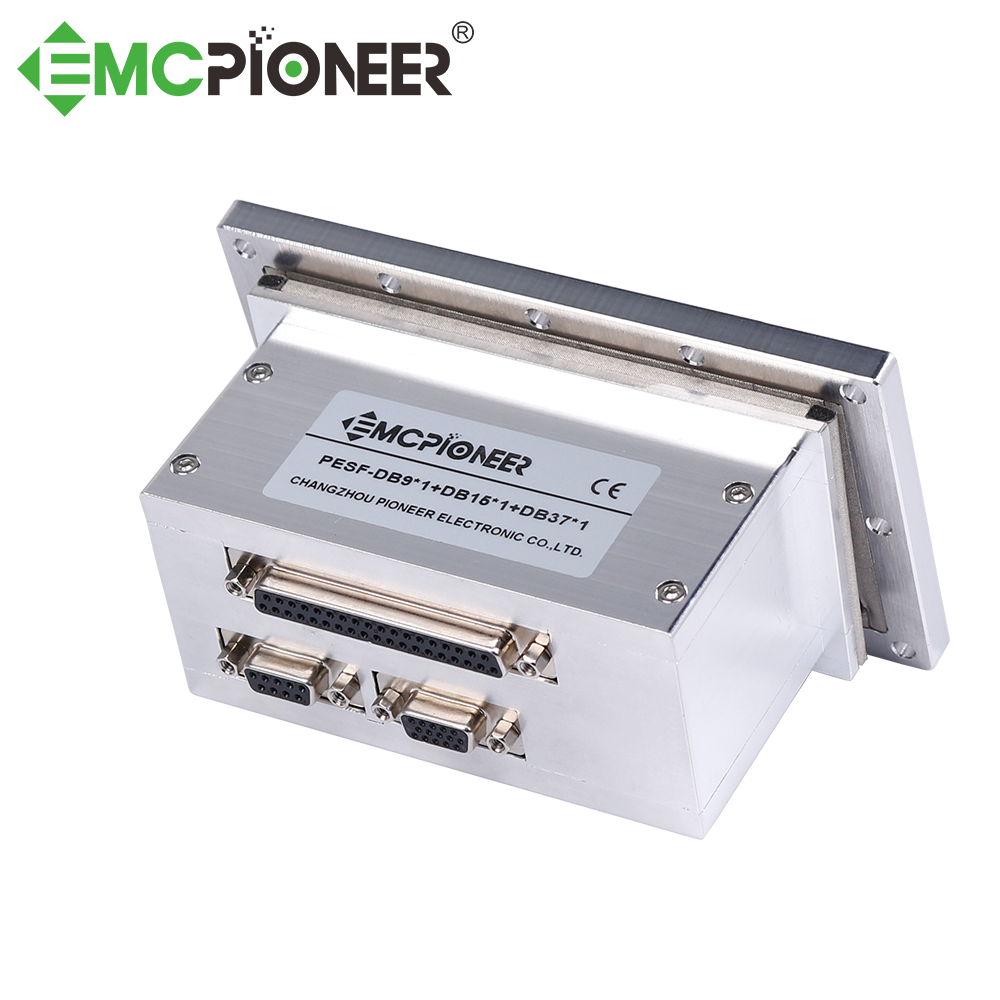

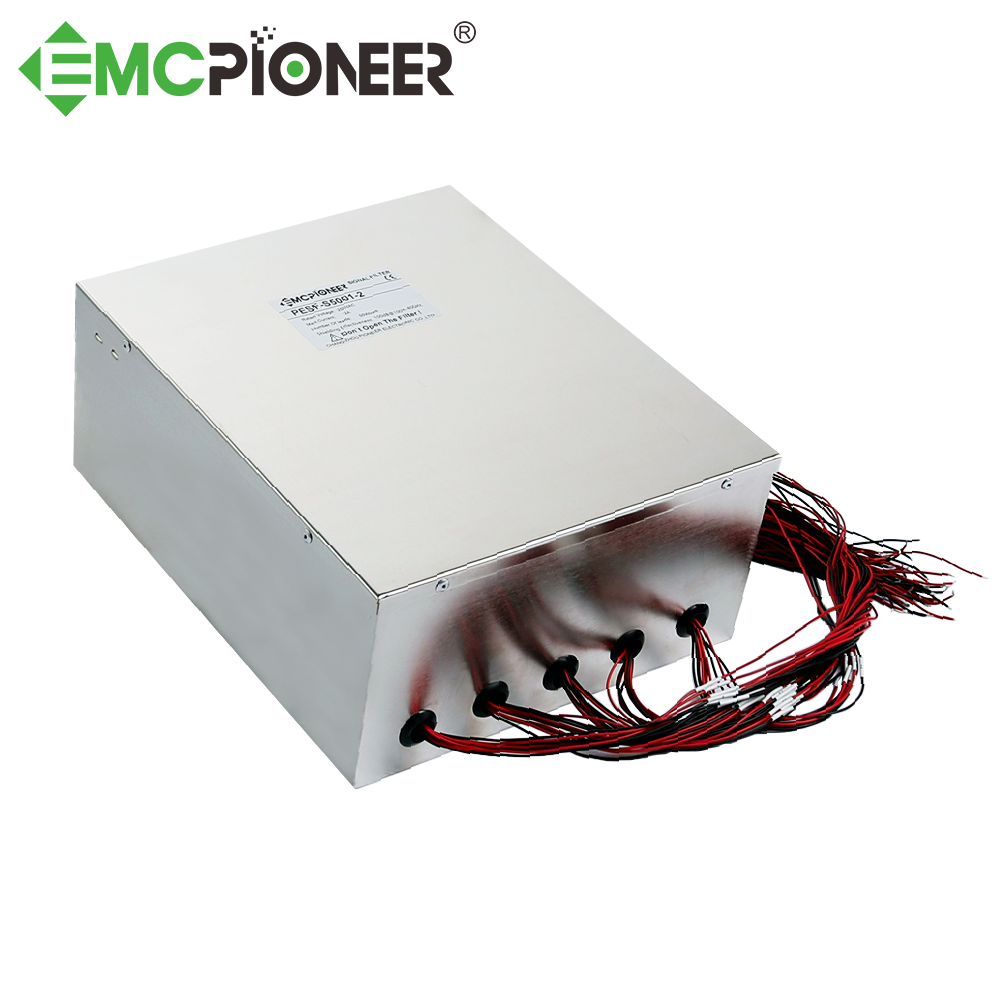

Filtrul este instalat într-o carcasa metalica etansa electromagnetic, contine o teava metalica de conectarea la ecranul incintei si borne cu suruburi pentru conectarea circuitelor electrice.
Aplicatii
- filtre pentru circuite telefonice, fax, conexiuni AC/DC de curenti slabi, comenzi electrice, detector incendiu, senzori, butoane pentru deschiderea usii, aplicatii care utilizeaza banda de trecere sub banda de blocare a filtrului;
- incinte protejate EMI sau TEMPEST (rackuri, cabinete, încaperi, camere tehnice, cladiri ecranate);
- camere ecranate;
- camere anecoice;
- aplicatii militare;
- aplicatii medicale.
Avantaje
- performanta ridicata de atenuare a interferentelor electromagnetice la frecvente joase;
- protectia TEMPEST sau EMI pentru echipamentele electronice instalate interiorul incintei ecranate;
- rezistent la uzura;
- rezistent la coroziune;
- furnizat si instalat ca un ansamblu unitar, carcasa etansa cu teava metalica de conectarea la ecran, borne cu suruburi pentru conectarea circuitelor electrice;
- carateristici electrice particularizate în functie de cerintele clientului;
- poate fi integrata facil în ecranarea incintei.
Specificatii tehnice
- carateristici electrice (curent nominal, tensiune nominala, atenuare si gama de frecvente) particularizate în functie de cerintele clientului;
- banda de blocare a filtrului nu afecteaza banda semnalului util;
- tensiunea nominala: max. 250VAC sau 100VDC, în functie de cerintele clientului;
- curentul nominal: 0,3 - 2 A, în functie de cerintele clientului;
- numarul de linii electrice: în functie de cerintele clientului;
- banda de frecvente de trecere: 14kHz, sau 100 kHz, sau 6 MHz, în functie de cerintele clientului;
- eficacitatea atenuarii electromagnetice (în functie de cerinta clientului):
- SE > 60 dB în gama de frecvente 14kHz/100kHz-18 GHz, sau 10MHz – 18 GHz;
- SE > 100 dB în gama de frecvente 14kHz/100kHz -18 GHz sau 10 MHz – 18 GHz;
- corespunzatoare Zonei 2 TEMPEST.
- contine teava metalica si garnitura EMI pentru conectarea la ecran.
