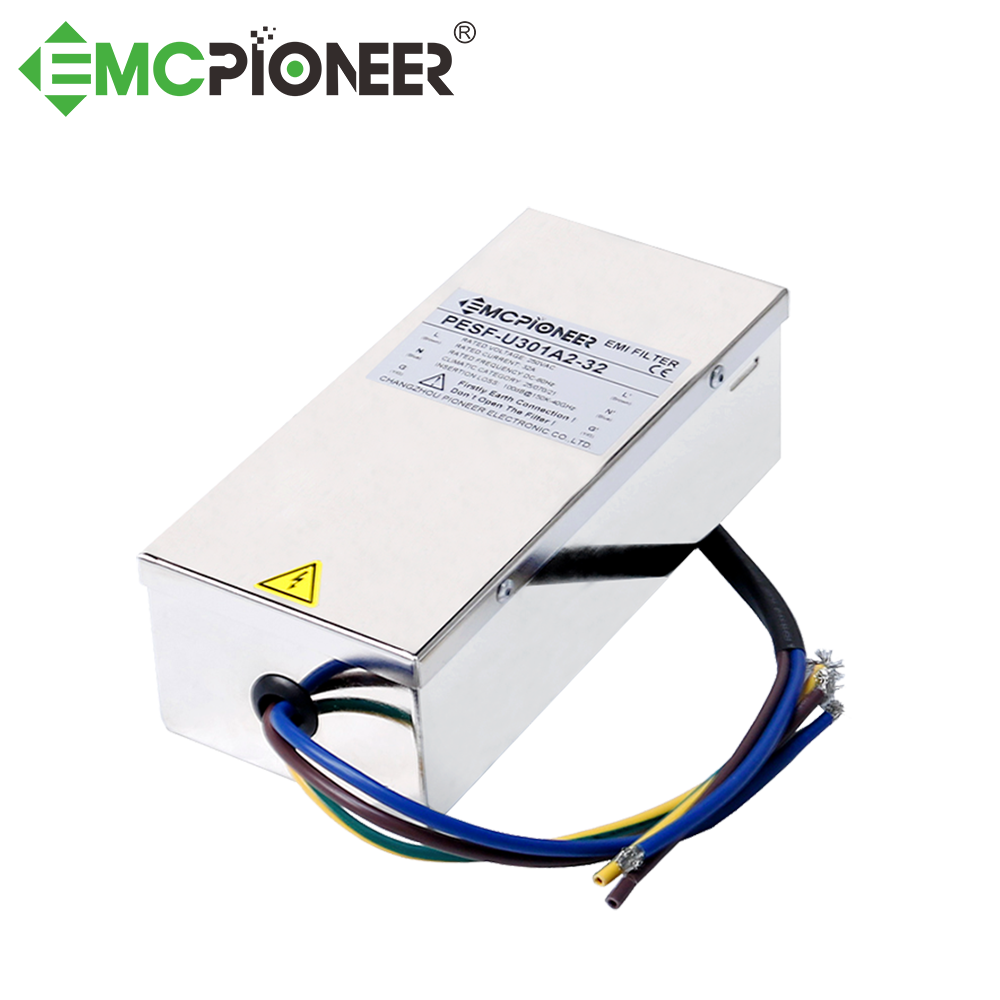

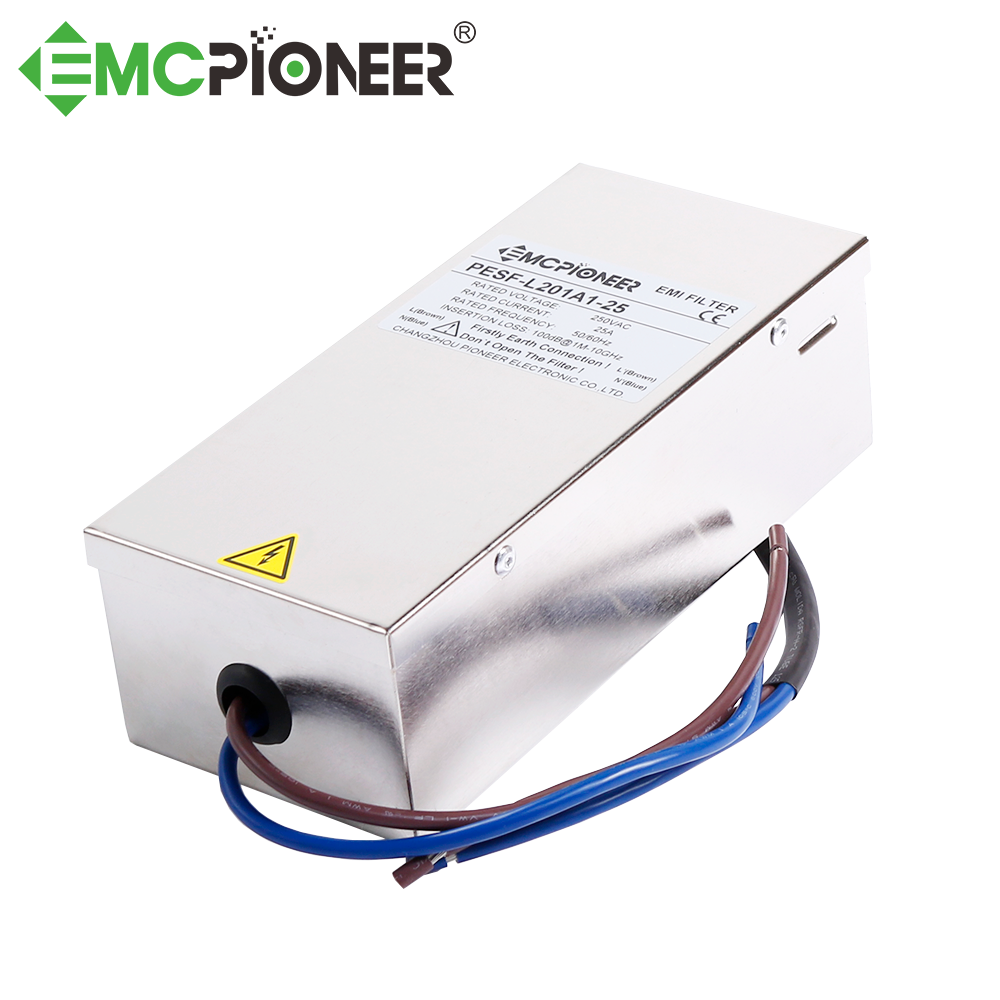

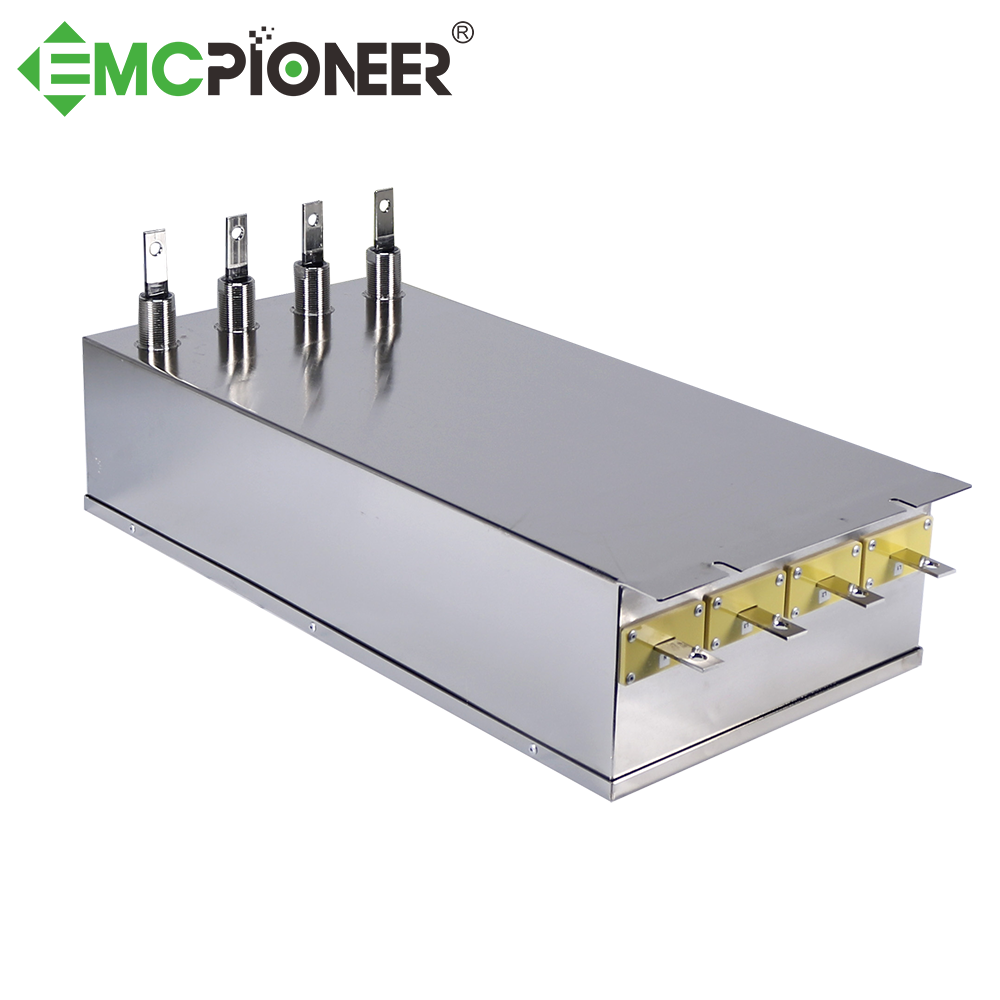

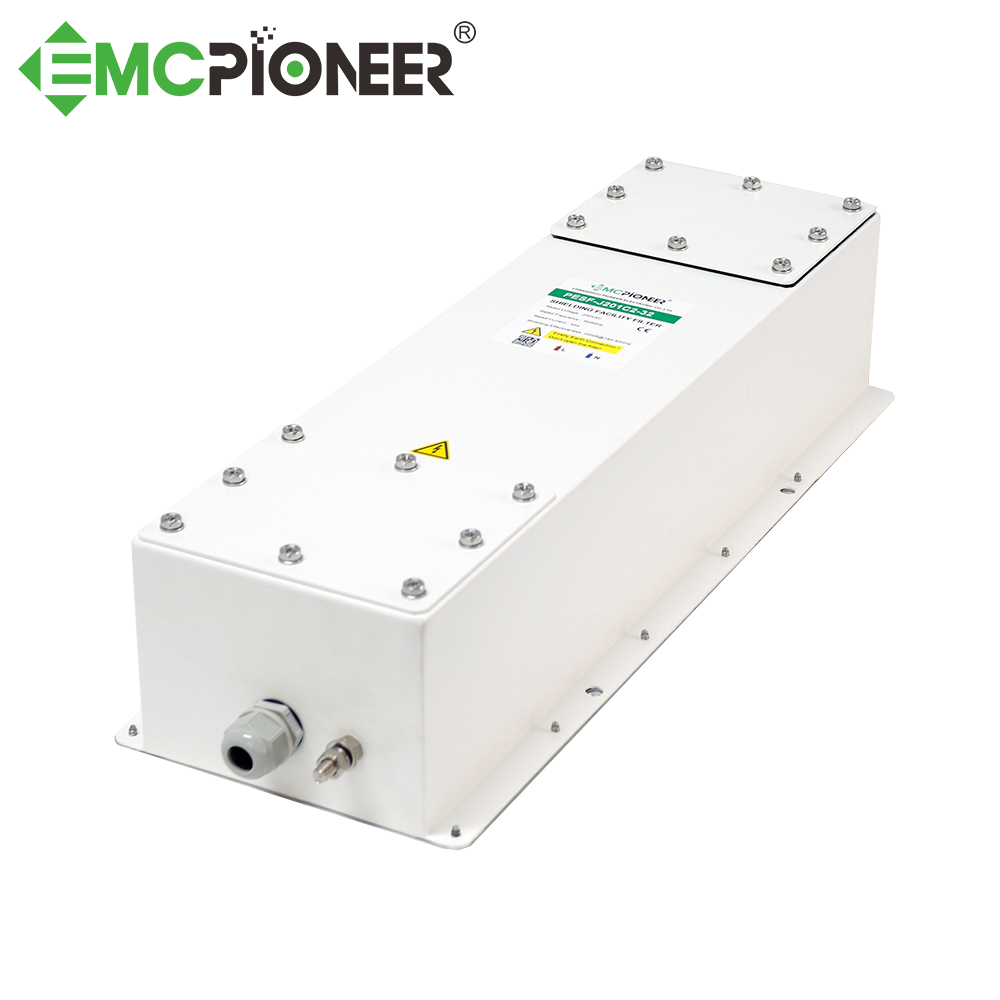

Filtre electrice pentru circuite de electroalimentare aferente incintelor ecranate sunt necesare pentru suprimarea eficienta a emisiilor radiate pe liniile electrice. Performantele de atenuare ajung pâna la 100 dB @ 100 kHz-18 GHz.
Filtrele electrice furnizate sunt cu doua linii electrice (faza si nul) sau cu patru linii (trei faze si nul). Filtrul cu doua linii poate asigura pâna la 230 V, 1-1000 A, iar filtrul trifazat filtru asigura pâna la 400 V, 1-2500 A. De asemenea, linia electrica de nul este filtrata, iar toti conductorii sunt decuplati unul de celalalt.
Filtrul este instalat intr-o carcasa metalica etansa electromagnetic, contine o teava metalica de conectarea la ecranul incintei si borne/bare de distributie cu suruburi pentru conectarea circuitelor electrice.
Aplicatii
- incinte protejate EMI sau TEMPEST (rackuri, cabinete, incaperi, camere tehnice, cladiri ecranate);
- camere ecranate;
- camere anecoice;
- aplicatii militare;
- aplicatii medicale.
Avantaje
- performanta ridicata de atenuare a interferentelor electromagnetice la frecvente joase;
- protectia TEMPEST sau EMI pentru echipamentele electronice instalate interiorul incintei ecranate;
- rezistent la uzura;
- rezistent la coroziune;
- furnizat si instalat ca un ansamblu unitar, carcasa etansa cu teava metalica de conectarea la ecran, borne/bare de distributie cu suruburi pentru conectarea circuitelor electrice;
- carateristici electrice particularizate in functie de cerintele clientului;
- poate fi integrata facil in ecranarea incintei.
Specificatii tehnice
- carateristici electrice (tip monofazat/trifazat, tensiune nominala, curent nominal, tensiune nominala, atenuare si gama de frecvente) particularizate in functie de cerintele clientului;
- tensiunea nominala pentru filtre monofazate: 250 VAC/500 VDC;
- tensiunea nominala pentru filtre trifazate: 440 VAC (linie-linie), 250 VAC (linie-nul);
- curentul nominal: 1 - 2500 A, in functie de cerintele clientului;
- numarul de linii electrice: 2 – 4 linii;
- caderea de tensiune/faza: < 1%;
- curentul de scurgere: 10- 600mA, in functie de curentul nominal si tipul de filtru (monofazat/trifazat);
- eficacitatea atenuarii electromagnetice (in functie de cerinta clientului):
- SE > 60 dB in gama de frecvente 100kHz -18 GHz;
- SE > 100 dB in gama de frecvente 100kHz -18 GHz;
- corespunzatoare Zonei 2 TEMPEST.
- contine teava metalica si garnitura EMI pentru conectarea la ecran.

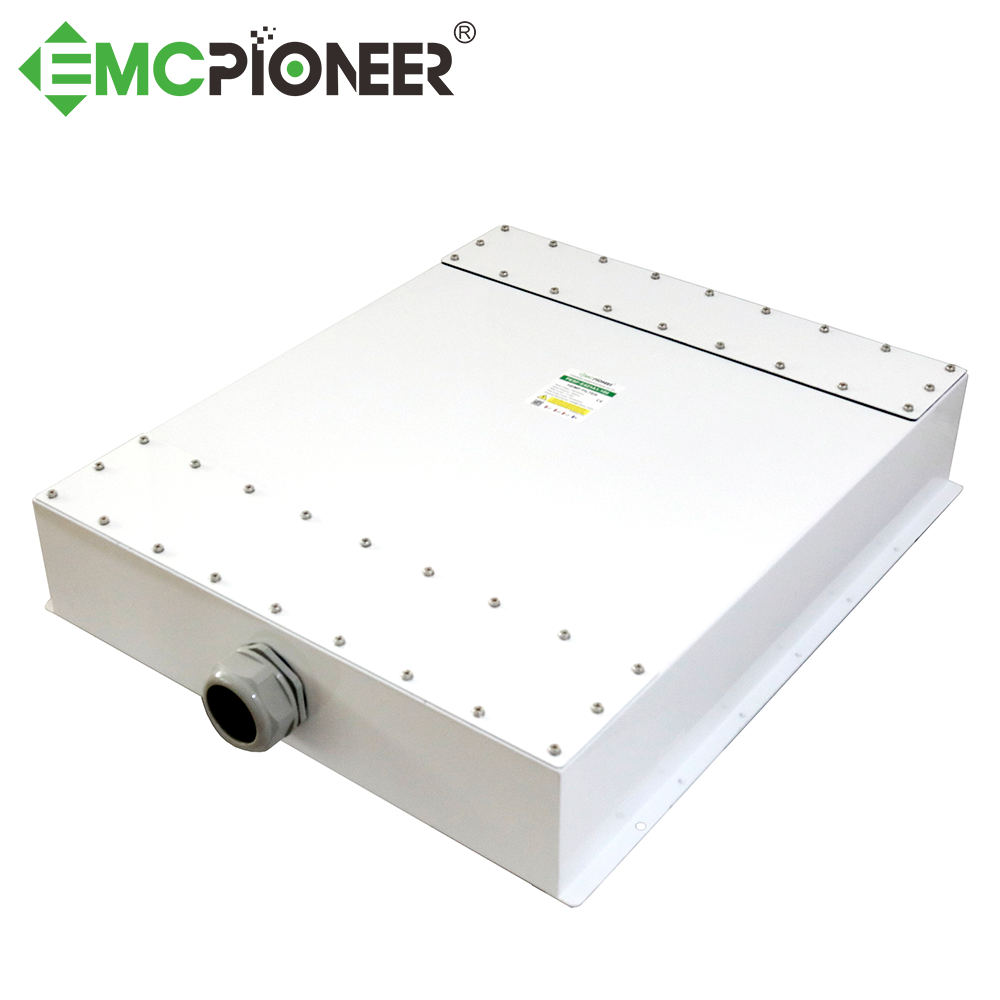

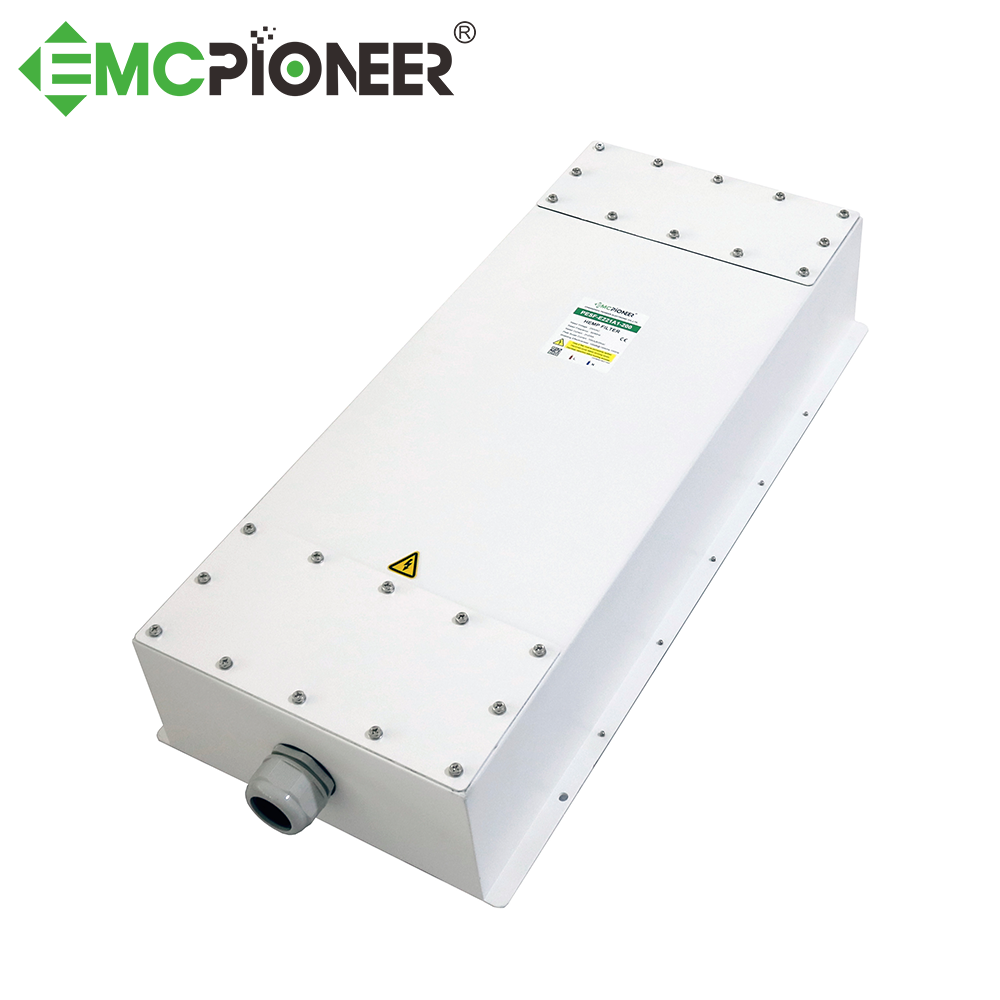

| FILTRE EMP HEMP | ||
|
|
|
|
