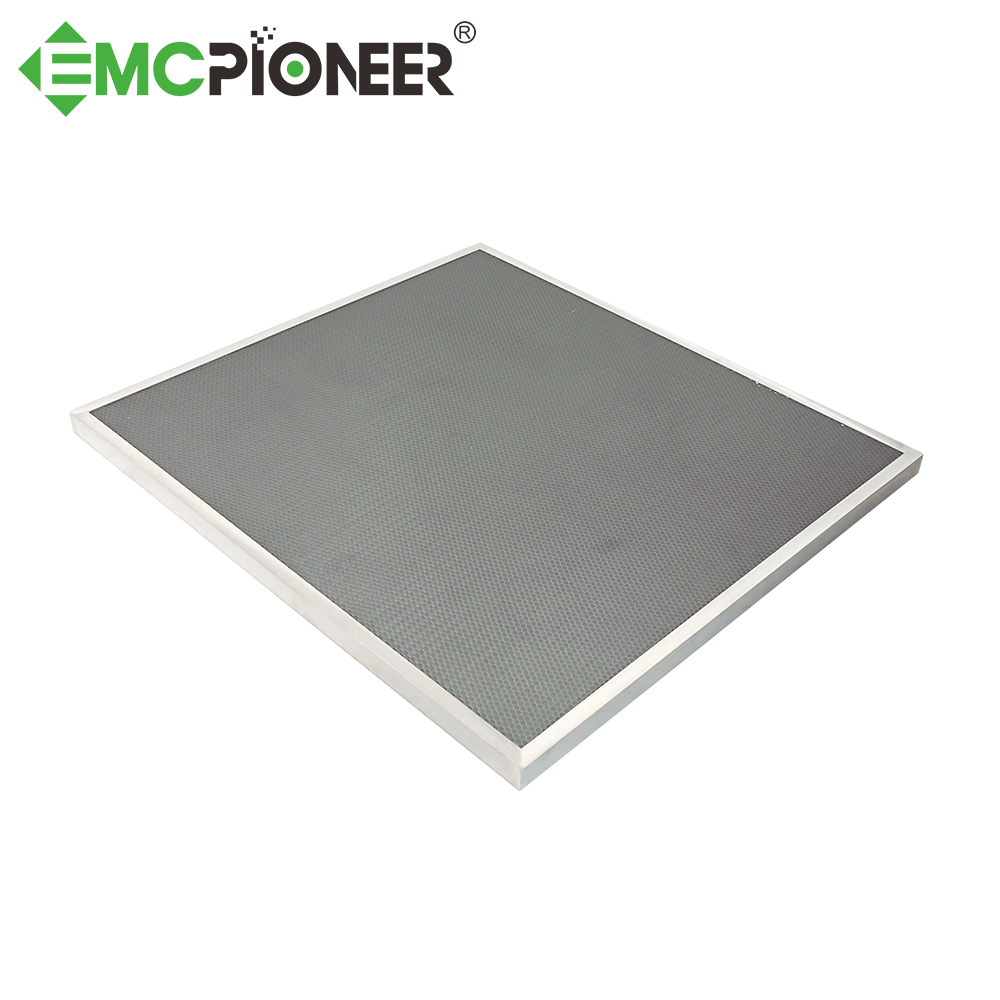

Grilele de ventilatie ecranate tip fagure sunt folosite pentru a proteja deschiderile pentru ventilatie.

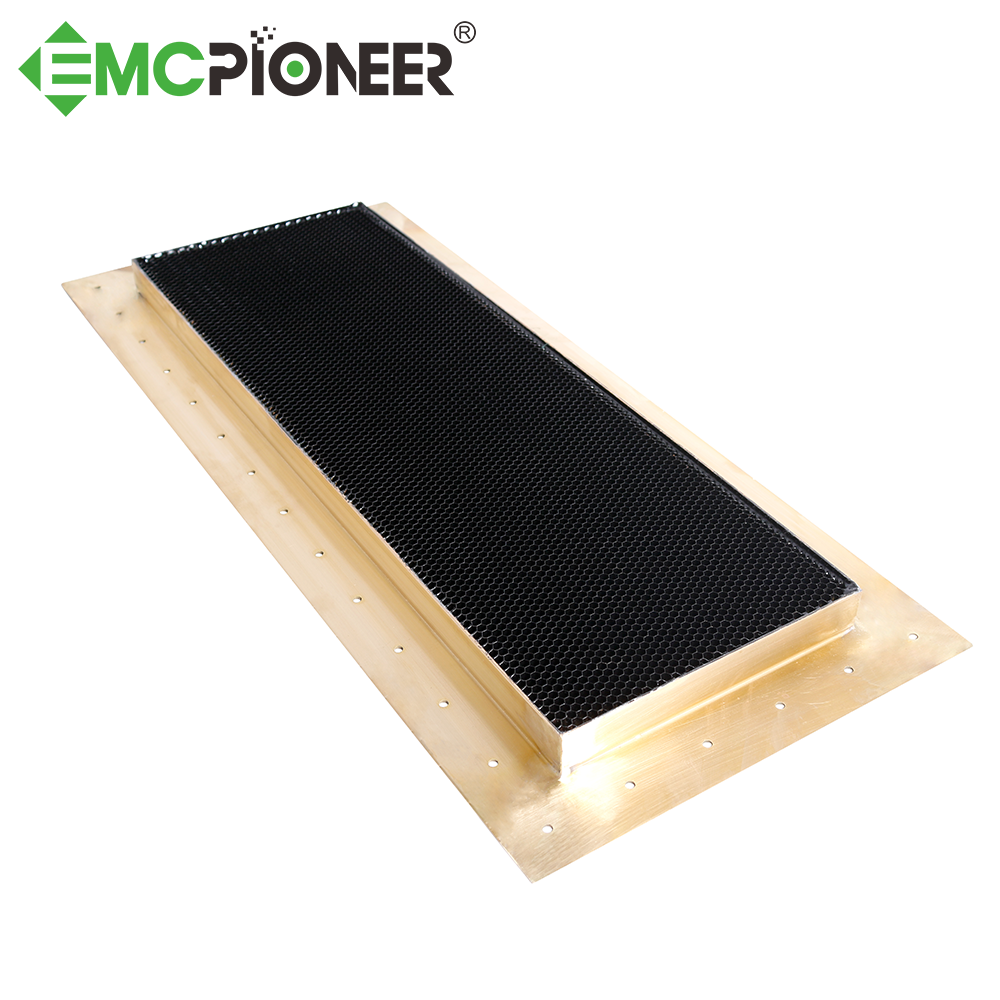

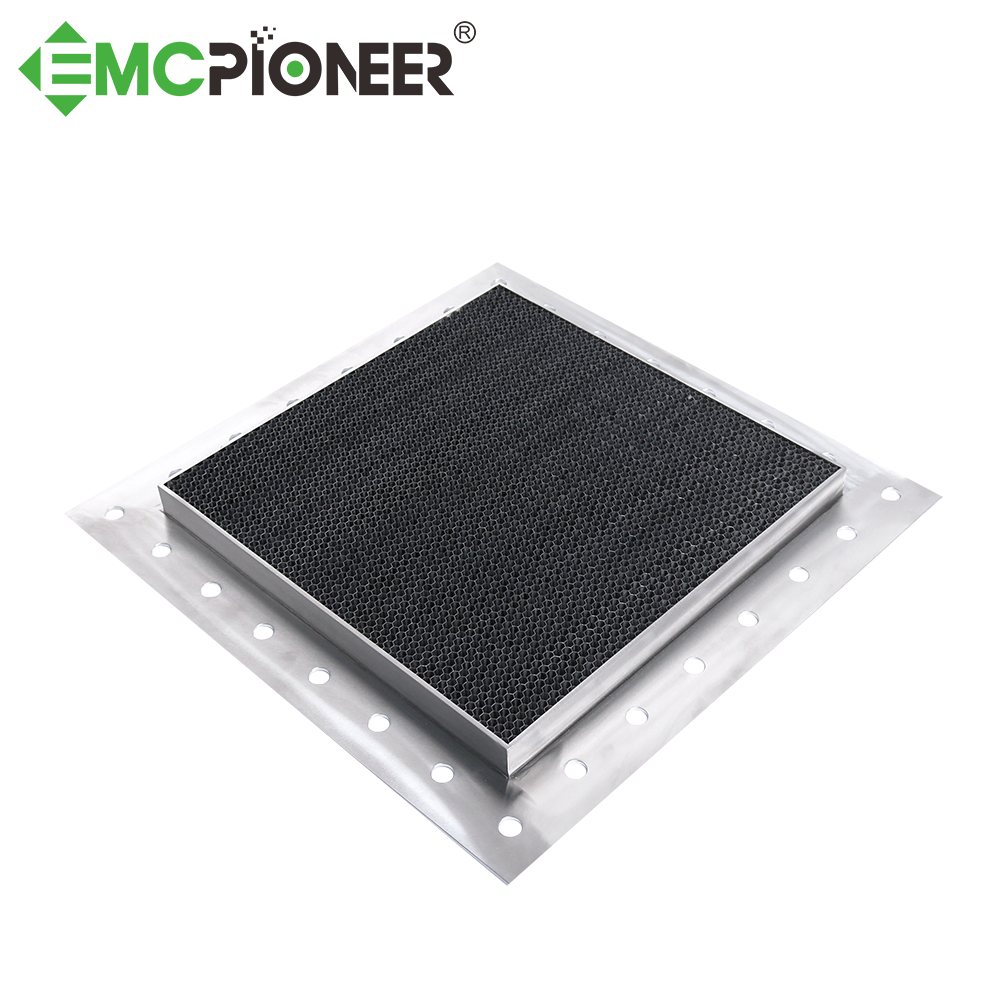

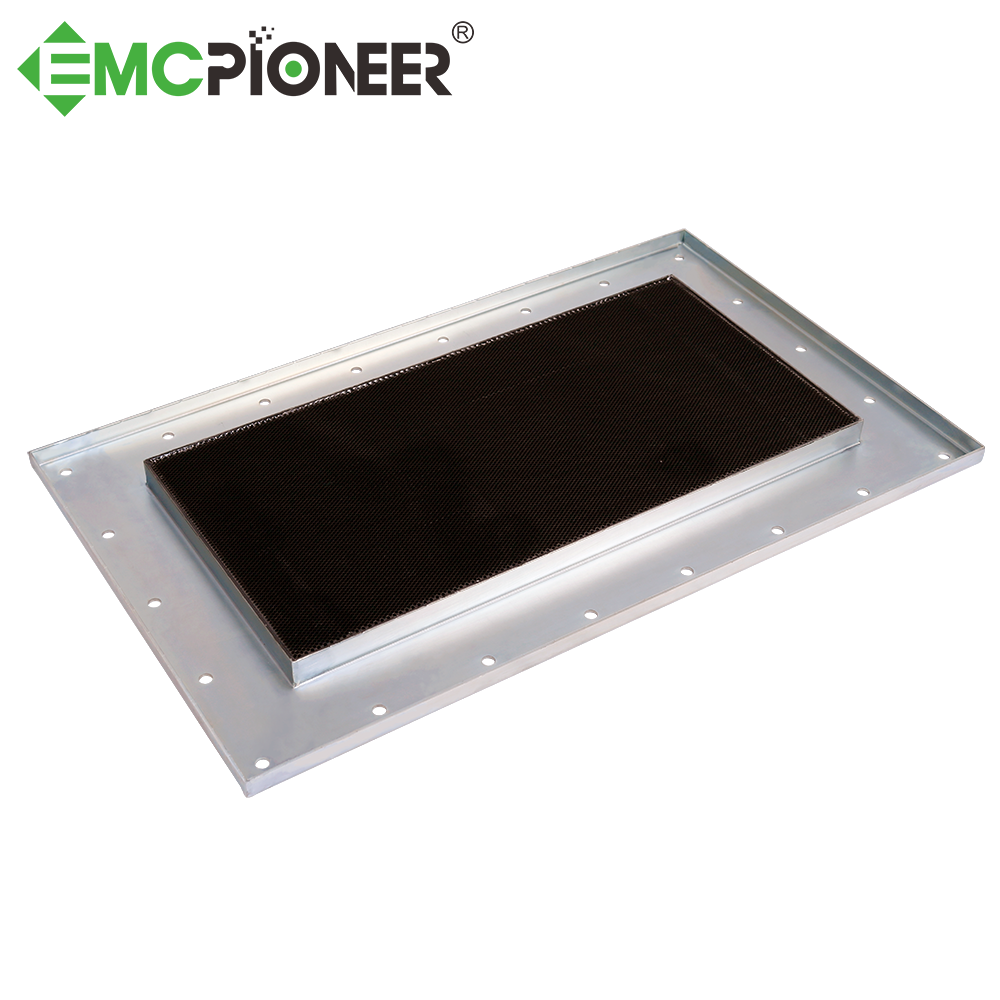

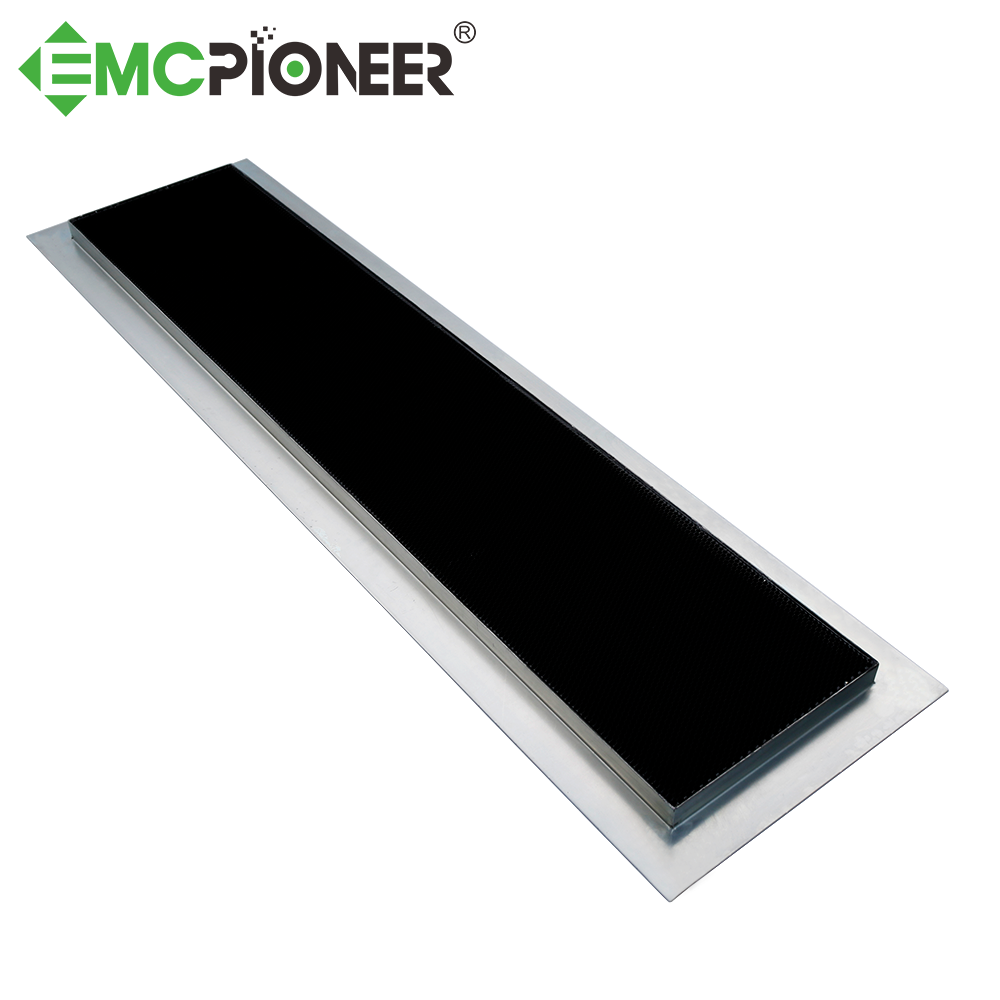

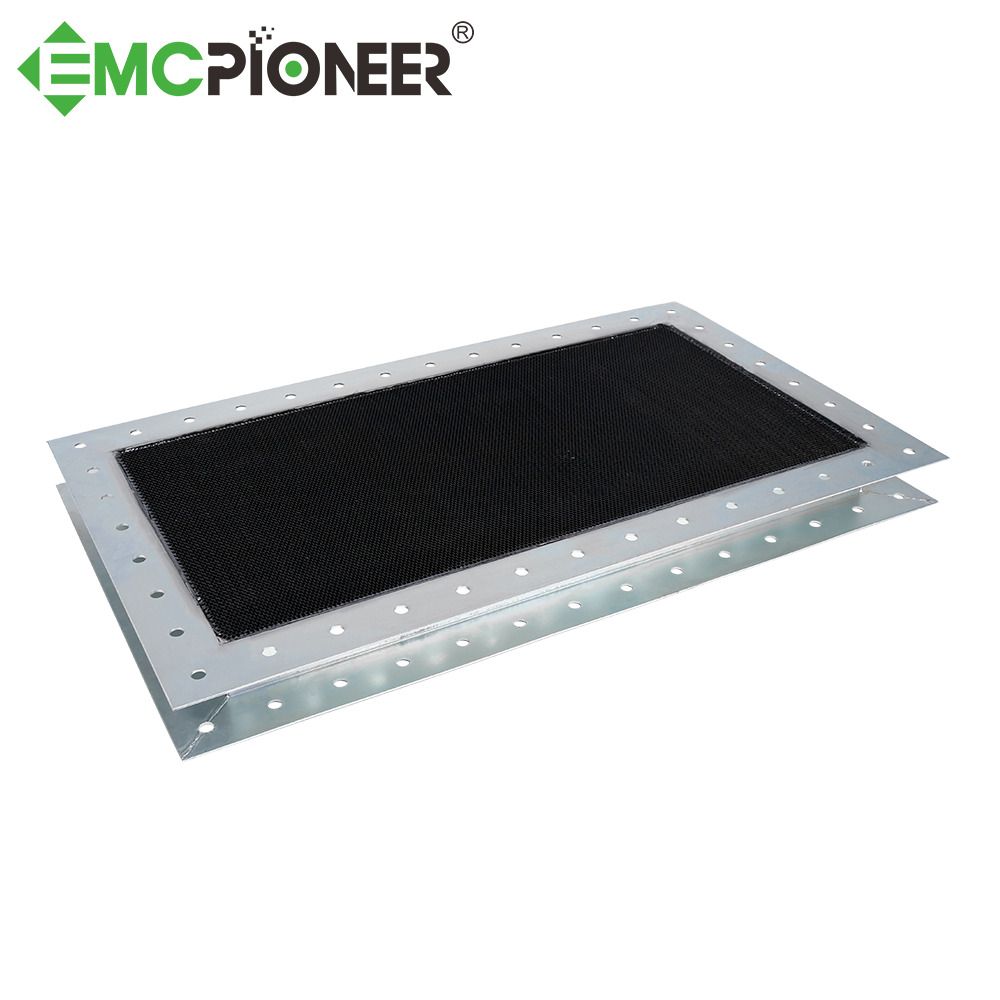

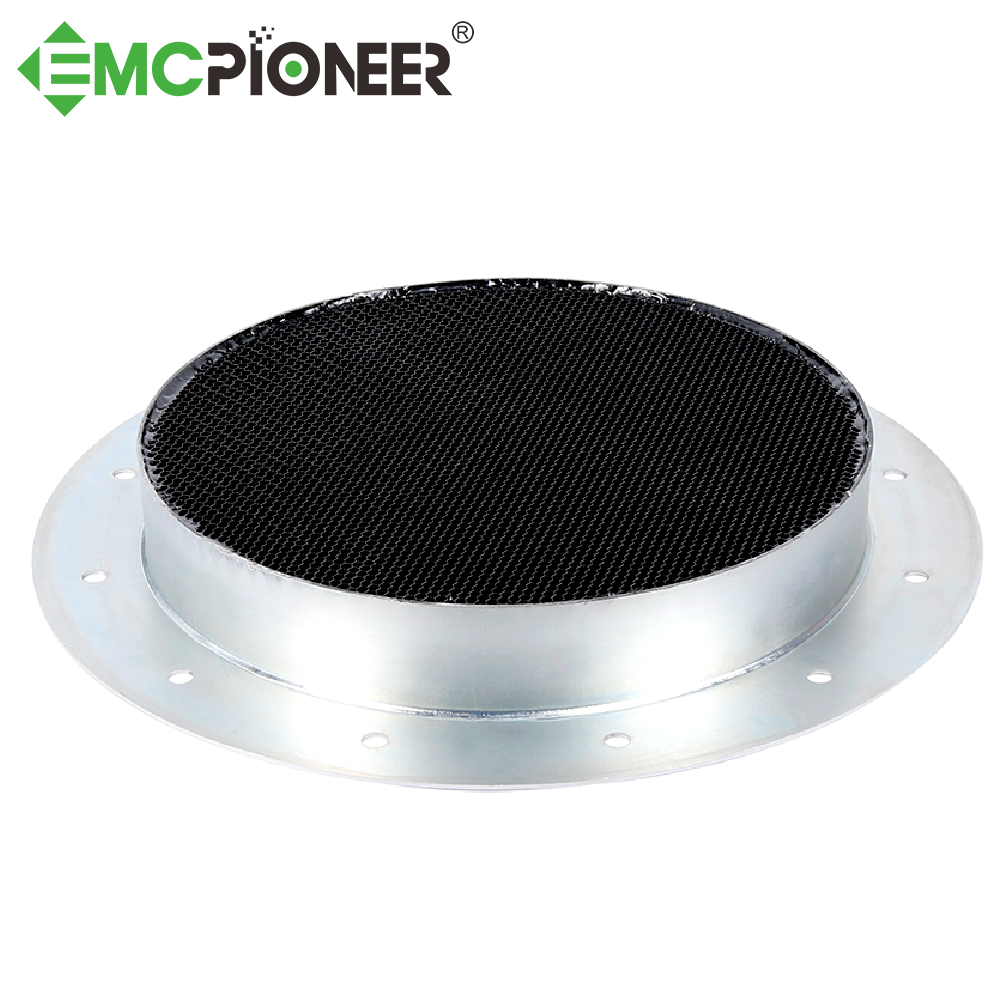

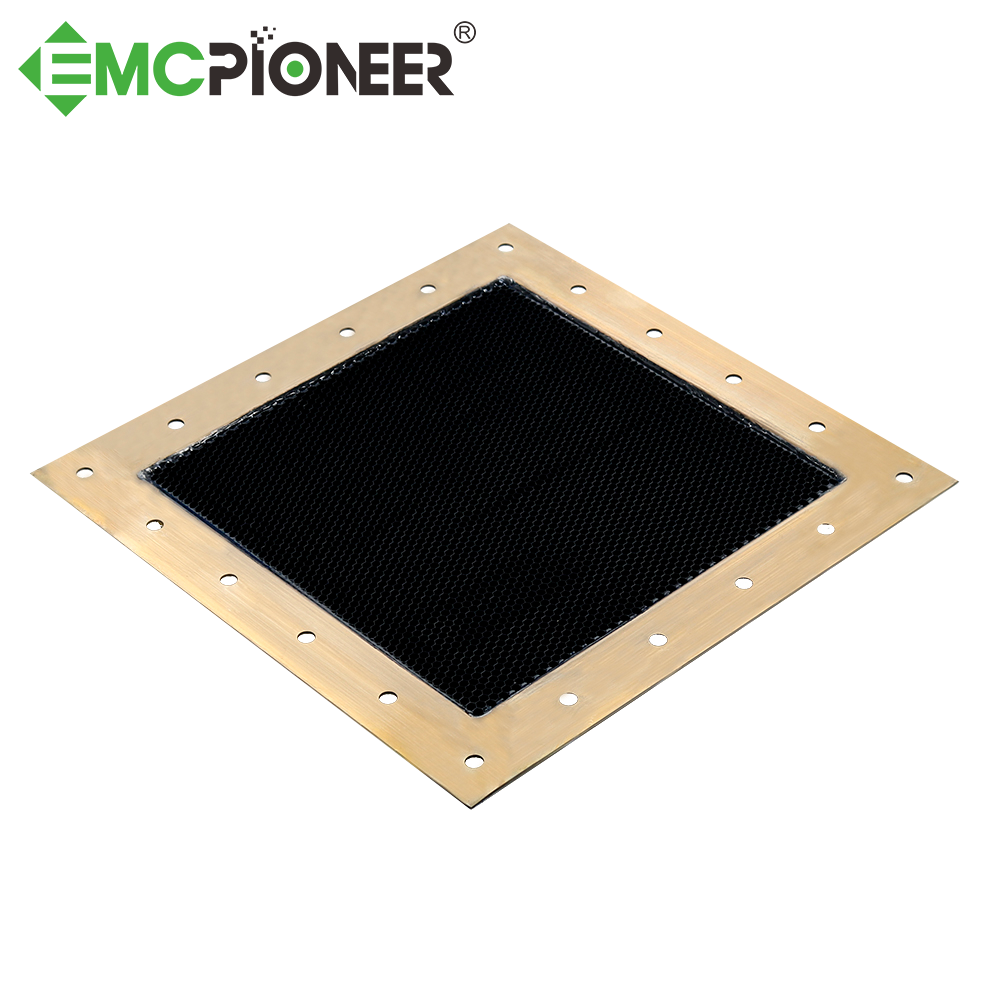

Putem furniza grile de ventilatie tip fagure la dimensiuni particularizate conform cu specificatiilor clientului, cu rame pre-gaurite pentru fixare. Materialul standard pentru celule este aluminiul. Ramele pot fi realizate din otel inoxidabil, otel moale sau alama.
La proiectarea grilei de ecranare optimizam cei doi parametrii esentiali: performanta de ecranare si fluxul de aer necesar.
Aplicatii
- ecranarea electromagnetica a rackurilor, incaperilor, camerelor tehnice, cladirilor ecranate;
- protectia EMI sau TEMPEST a echipamentelor IT&C;
- reducerea nivelului campului electric, magnetic, electromagnetic.
Avantaje
- usoare;
- performanta ridicata de ecranare;
- rezistenta scazuta la fluxul de aer;
- reducerea turbulentelor asigura;
- protectia TEMPEST sau EMI pentru echipamentele electronice instalate interiorul incintei ecranate;
- asigura ventilatia in incinta protejata electromagnetic;
- este furnizata si instalata ca un ansamblu unitar, cu rama pre-gaurita/fara gauri;
- dimensiuni particularizate in functie de cerintele clientului;
- poate fi integrata facil in ecranarea incintei.
Specificatii tehnice
- grosimi tipice ale grilei fagure: 12.7mm, 25mm, 54 mm;
- diametrul tipic celulei: 3,2 mm, 6,4 mm, 12,7 mm (standard 3,2 mm);
- eficacitatea ecranarii electromagnetice (in functie de cerinta clientului):
- SE > 50 dB in gama de frecvente 10 MHz-3 GHz;
- SE > 100 dB in gama de frecvente 10 MHz-3 GHz;
- corespunzatoare Zonei 2 TEMPEST.
- performantele de atenuare depind de dimensiunile celulei tip fagure (diametru, lungime);
- contine o garnitura EMI, fixata pe tot perimetrul exterior al ramei, pentru conectarea electrica a grilei la ecranul incaperii;
- materiale pentru rame: otel, alama, cupru, aluminiu, otel inoxidabil;

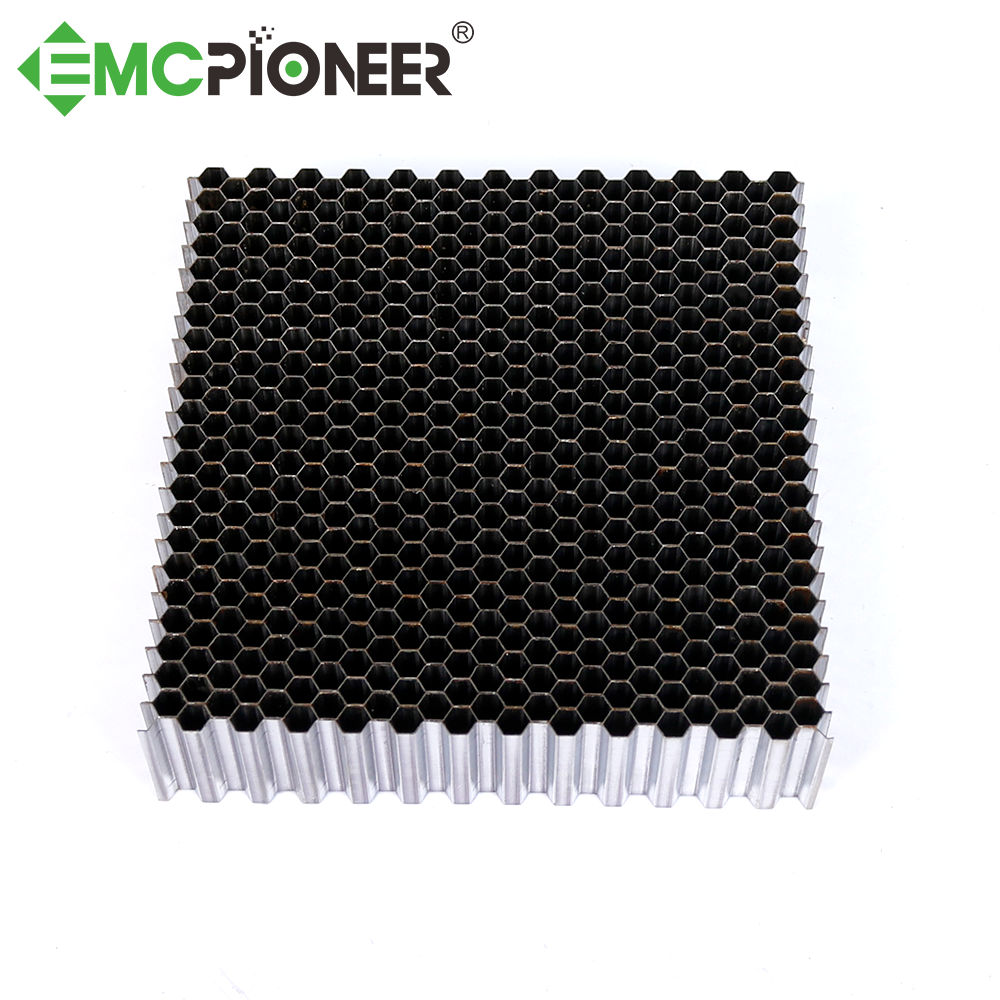

- materiale pentru celule: aliaj de aluminiu;
- rezistenta scazuta la fluxul de aer;
- dimensiuni particularizate in functie de cerintele clientului.
